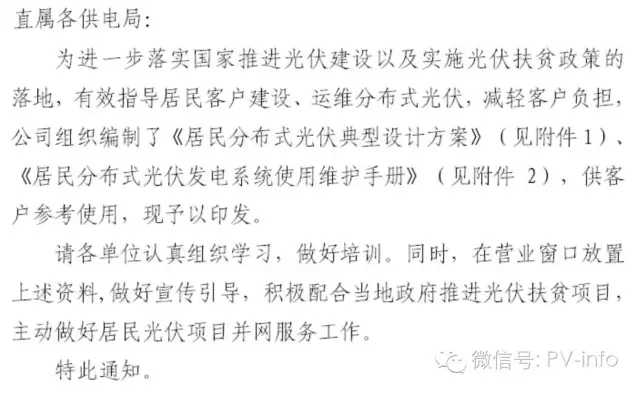

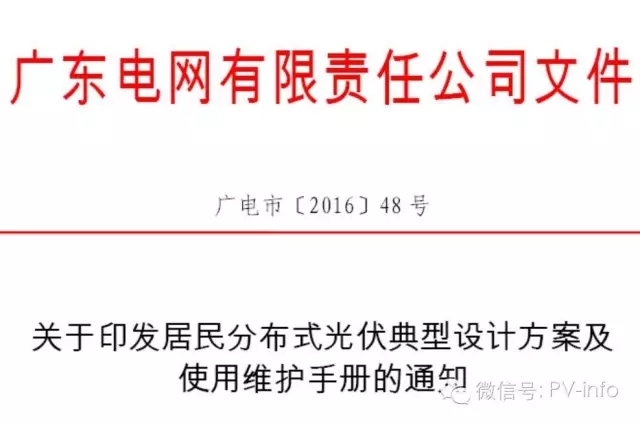

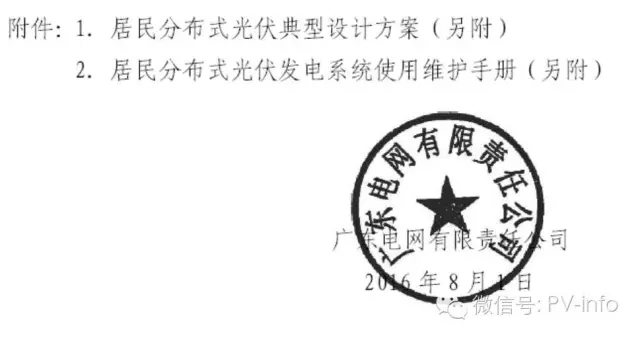

近日，為了有效指導居民客戶建設、運維分布式光伏，減輕客戶負擔，廣東電網公司下發了《居民分布式光伏典型設計方案》以及《居民分布式光伏發電系統使用維護手冊》，這也是電網公司首個針對居民光伏的設計方案及系統維護手冊。occ山東宏昇機械科技有限公司
第一部分：典型設計方案共分為四個部分occ山東宏昇機械科技有限公司
一、余電上網典型設計方案occ山東宏昇機械科技有限公司
二、全額上網典型設計方案occ山東宏昇機械科技有限公司
三、光伏組件布置方案occ山東宏昇機械科技有限公司
四、屋面支架方案occ山東宏昇機械科技有限公司
第二部分：居民分布式光伏發電系統使用維護手冊occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司
一、余電上網典型設計方案occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司

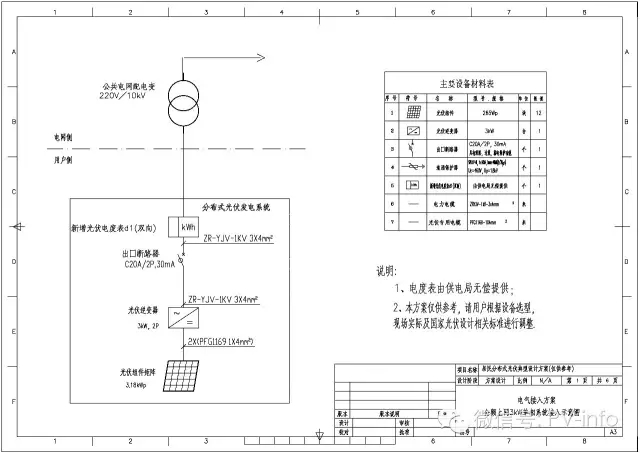

余電上網-3kW單相系統接入示意圖occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司

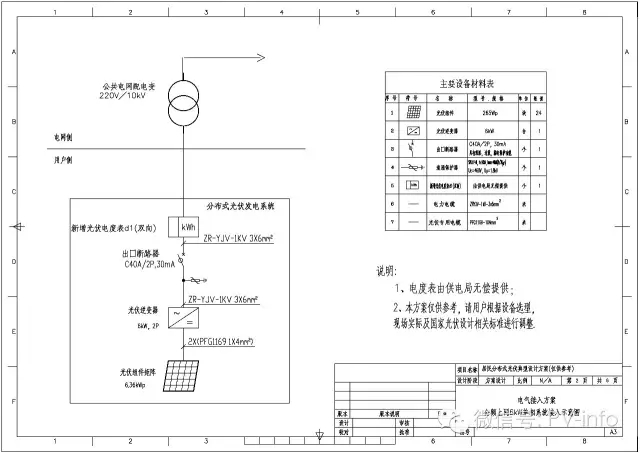

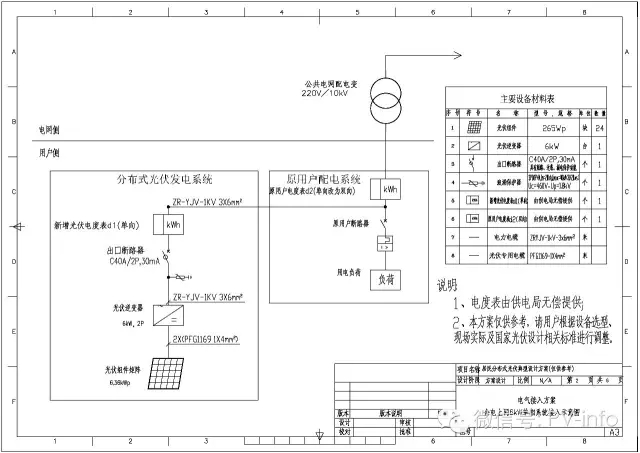

余電上網-6kW單相系統接入示意圖occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司

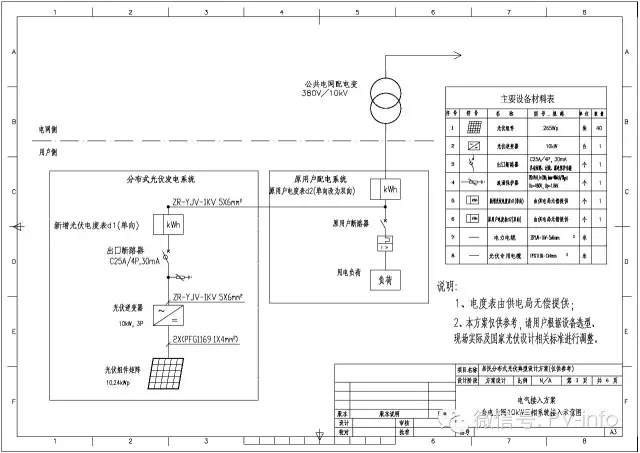

余電上網-10kW三相系統接入示意圖occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司
余電上網-30kW三相系統接入示意圖occ山東宏昇機械科技有限公司
二、全額上網典型設計方案occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司
全額上網-3kW單相系統接入示意圖occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司
全額上網-6kW單相系統接入示意圖occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司
全額上網-10kW三相系統接入示意圖occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司
全額上網-30kW三相系統接入示意圖occ山東宏昇機械科技有限公司

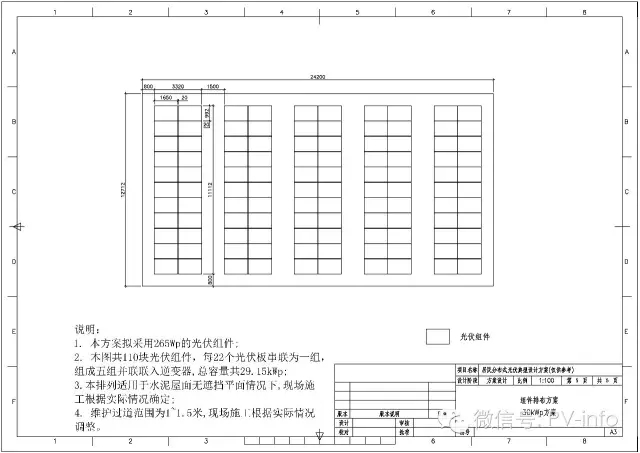

三、光伏組件布置方案occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司
四、屋面支架方案occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司

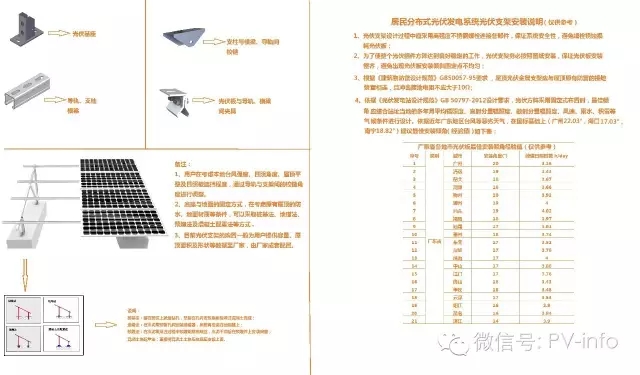

居民分布式光伏支架安裝說明occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司

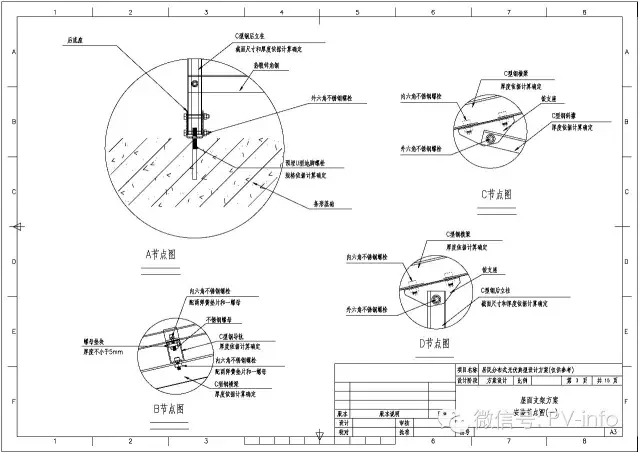

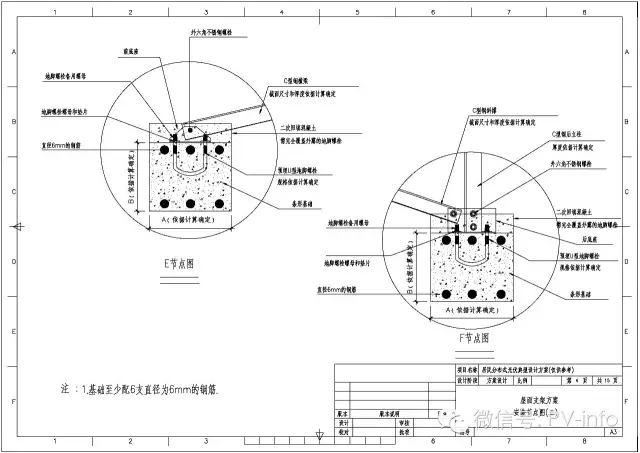

屋面支架方案-安裝節點圖（一）occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司
屋面支架方案-安裝節點圖（二）occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司

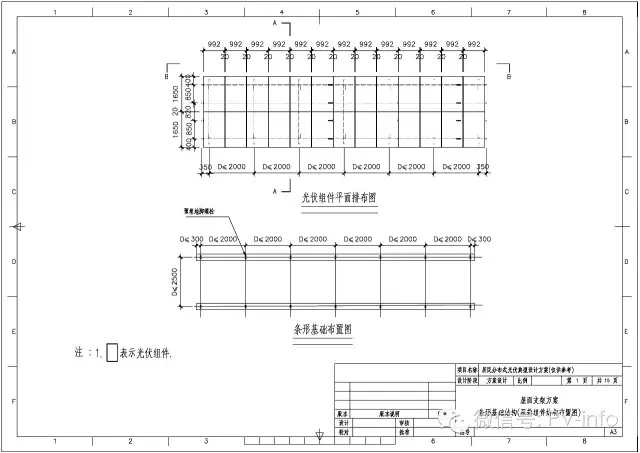

條形基礎結構（雙排組件結構布置圖）occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司

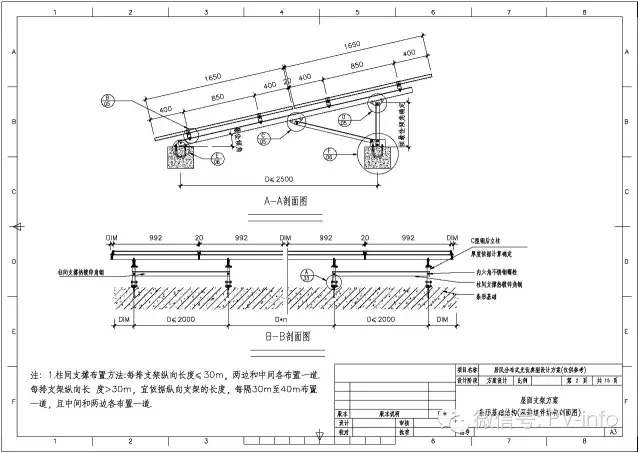

條形基礎結構（雙排組件結構剖面圖）occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司

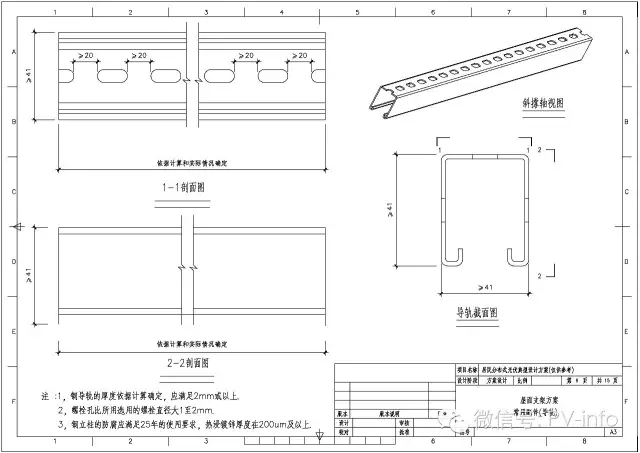

常用配件（導軌）occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司

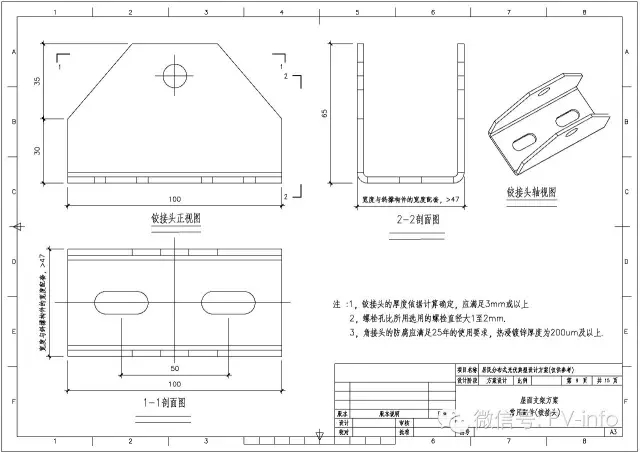

常用配件（鉸接頭）occ山東宏昇機械科技有限公司
occ山東宏昇機械科技有限公司

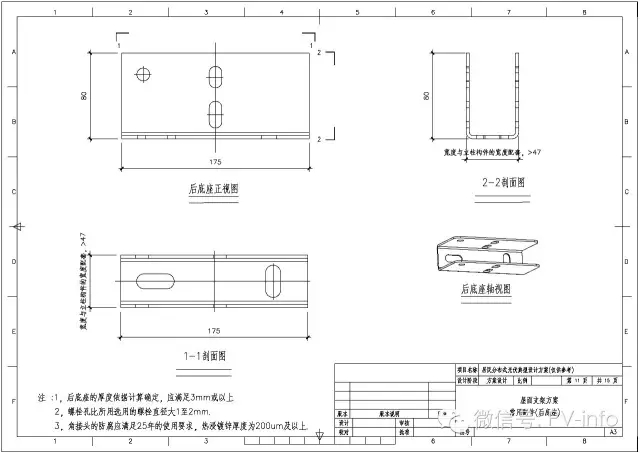

常用配件（底座）occ山東宏昇機械科技有限公司

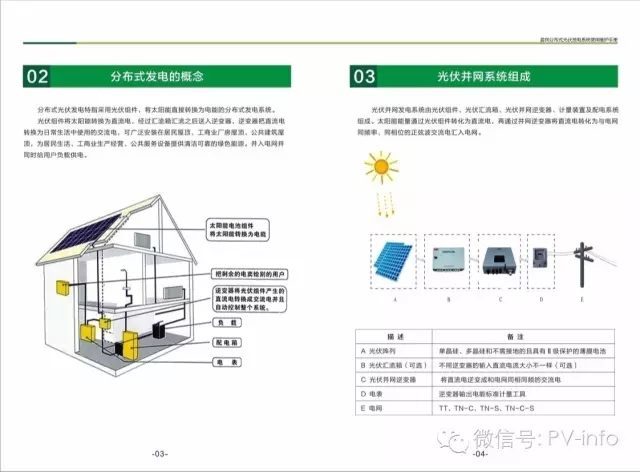

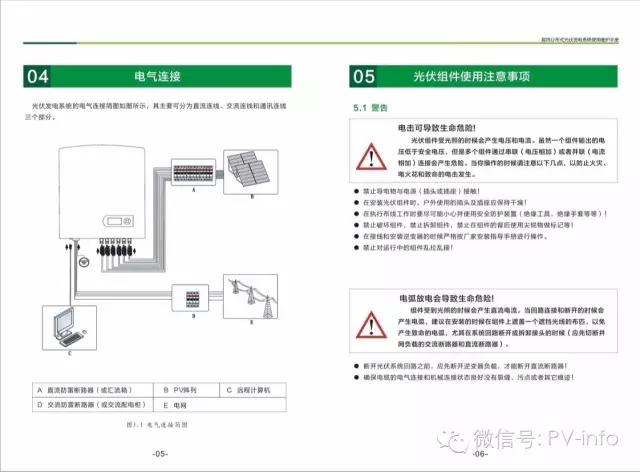

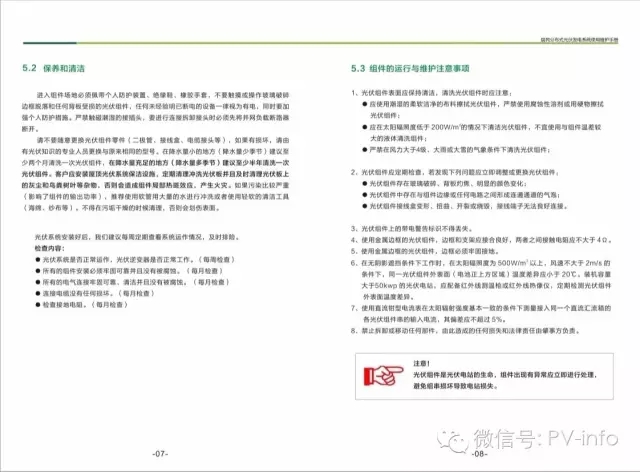

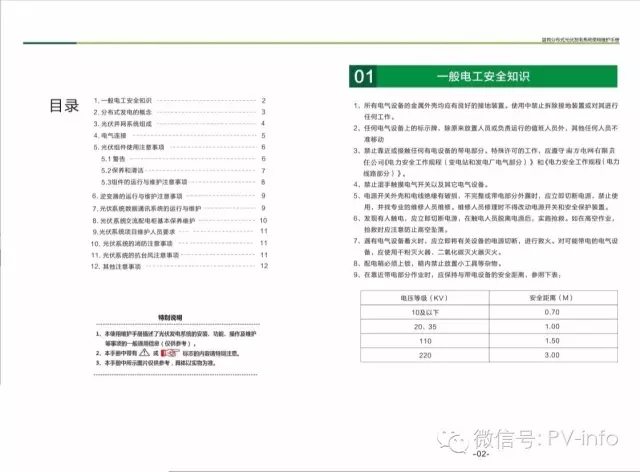

使用維護手冊occ山東宏昇機械科技有限公司
